Captador de tubos de vacío
,

Captador de Tubos con Colector de Espejo Pulido CT

763,07 € – 2.097,90 € IVA incluido

Sistema de protección al sobrecalentamiento patentada mediante una tecnología de núcleos (máx. 85 – 95 ºC, incluso sin consumo). Con colector de espejo pulido, que facilita la captación de luz solar 360º.

* Con mayor rendimiento respecto a los equipos convencionales.

* Mejor eficiencia y tranquilidad

  • Verano: prevención de sobrecalentamiento
  • Invierno: mayor absorción de luz solar

* Garantía: 3 años. Vida útil: 15 – 20 años.

* Conforme UNE-EN12975: Sistemas solares térmicos y sus componentes. Con certificado de homologación del MITECO.

Consulta con tu instalador condiciones y precios especiales.

SKU: N/D Categorías: , Etiquetas: ,

USO GENERAL

 CON TANQUE DE AGUA PRESURIZADO DESCENTRALIZADO.

CONTROL INTELIGENTE Y FUNCIONAMIENTO AUTOMÁTICO.

Captador de tubos de Vacío
Captador de tubos de Vacío

Se trata de un sistema compuesto por placa/s solar/es de tubos, un tanque de almacenamiento de agua, un grupo de recirculación, un controlador y sus respectivas piezas de instalación.
El diseño de la placa solar permite su instalación tanto en cubiertas planas como inclinadas. Además, el tanque también puede ser colocado en cualquier lugar del edificio.

Principio de trabajo:
· Cuando la temperatura de la placa solar alcanza el valor establecido, el controlador arrancará la bomba de circulación automáticamente.
· La bomba de circulación hace que el líquido conductor (glicol / agua o líquido anticongelante) de calor circule automáticamente.
· El líquido conductor de calor transfiere calor al agua mediante el intercambiador de calor en el tanque de agua.
· En caso de que la temperatura de la placa solar no alcance el valor establecido, la bomba de circulación se apagará automáticamente.
· En caso de que la temperatura del tanque de agua no alcance la temperatura máxima establecida, entonces se encenderá el dispositivo de calefacción auxiliar (calentador eléctrico o caldera de gas).
· Función anticongelante: teniendo en cuenta que no hay agua dentro de los tubos cuando funciona, en caso de que la temperatura de la placa solar baje por debajo el valor establecido, la bomba de circulación se encenderá automáticamente.
Si empleamos glicol / agua, el glicol debe cambiarse periódicamente para evitar que se acidifique. El líquido anticongelante es aconsejable en zonas frías, ya que tiene un punto de ebullición mayor.

Conjuntos recomendados:

Captador de tubos de Vacío
Captador de tubos de Vacío
Capacidad del tanque Nº placas solares Grupo de recirculación Vaso de expansión Área absorbente (m2) Usuarios
150 L 1 de 10 I 8 L 1.80 1 – 3 personas
200 L 1 de 15 I 8 L 2.74 3 – 4 personas
300 L 2 de 10 I 8 L 3.60 4 – 6 personas
300 L 1 de 20 I 8 L 3.68 4 – 6 personas
500 L 3 de 15 II 12 L 8.22 6 – 8 personas
700 L 4 de 15 II 18 L 10.96 8 – 10 personas
1000 L 5 de 15 II 24 L 13.70 10 – 15 personas



PISCINAS Y JACUZZIS

Captador de tubos de Vacío
Captador de tubos de Vacío
 Si desea utilizar la placa solar para el calentamiento térmico de su piscina o jacuzzi, recomendamos el uso del modelo de placa solar de tubos con Colector de Espejo Pulido, especialmente el de 24 tubos de vacío.

Con estas placas solares de tubos de vacío y colector de espejo pulido, podrá mantener la temperatura del agua de la piscina o jacuzzi entre 23ºC – 26ºC* desde finales del mes de marzo hasta principios del mes de noviembre.

En los meses de invierno, benefíciate de un ahorro energético, puesto que estos paneles también funcionan en días nublados, y podrás introducir el agua precalentada en tu bañera de hidromasaje.

En el caso de piscinas al aire libre, recomendamos cubrirla por las noches, para evitar la bajada de temperatura del agua y conseguir un mayor rendimiento del sistema solar.

*Según clima local.

Nº de placas recomendadas según tamaño de piscina o jacuzzi:

m2 de la piscina o jacuzzi Nº de placas de tubos de vacío Capacidad (litros/día/60ºC) Área efectiva del colector Potencia de salida
6-10 1 de 24 350 – 370 4.44 2943 W
18-21 2 de 24 700 – 740 8.88 5886 W
32-36 3 de 24 1050 – 1110 13.32 8829 W
>40 4 de 24 1400 – 1480 17.76 11772 W

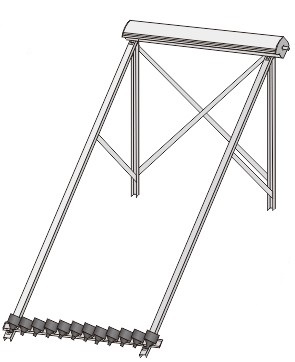

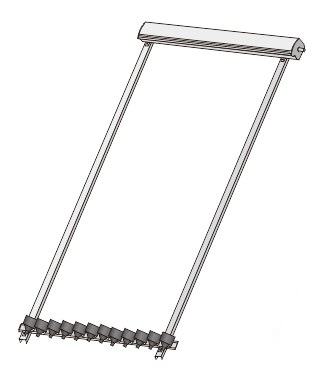

Dos modos de instalación:

Peso N/D
Dimensiones N/D

Especificaciones Técnicas

·     Medidas de los tubos: ∅58 x 1800 mm

·     Carcasa de aleación de aluminio.

·     Presión de trabajo: 6 bares.

·     Máxima presión testeada: 12 bares.

·     Máxima temperatura de trabajo: 280ºC

·     Tª diaria de agua caliente: 45ºC – 90ºC

·     Límite inicial sobrecalentamiento: 85ºC – 95ºC

·     Límite máximo sobrecalentamiento: 95ºC – 105ºC

 ·     Material tubos: vidrio de borosilicato

·     Material tubería calor: cobre TU1

·     Longitud tubería calor: 1790 mm

·     Diámetro tubería calor: condensador ∅14 mm; cuerpo ∅ 8 mm

·     Aislamiento: lana de torre con espuma de poliuretano

·     Soporte: acero galvanizado

·     Sellados con silicona

·     Tubería conexión: cobre TP2 ∅ 35 mm



Nº de tubos de vacío Med.

A (mm)

 Med.

B (mm)

 Med.

C (mm)

 Med. D (mm) Peso colector (kg) Peso tubos (kg) Peso total (kg)
8 910 1980 828 133 15 20 35
10 1130 1980 1048 133 15 25 40
12 1350 1980 1268 133 15 28 43
15 1680 1980 1598 133 22 37 59
18 2010 1980 1928 133 22 45 67
20 2230 1980 2148 133 23 50 73
22 2450 1980 2368 133 23 53 76
24 2670 1980 2588 133 28 56 84



Modelo Capacidad (litros/

día/60ºC)

 Área efectiva del colector (m2) Potencia pico Potencia de salida media* η0 a1 (W/m2·K) a2 (W/m2·K2)
CT 8 110 – 130 1.42 1633 W 939 w 0,668 1,496 0,005
CT 10 140 – 170 1.80 2028 W 1189 W – – –
CT 12 160 – 180 2.17 2423 W 1440 W – – –
CT 15 200 – 220 2.74 3016 W 1815 W – – –
CT 18 250 – 270 3.31 3608 W 2191 W – – –
CT 20 280 – 300 3.68 4003 W 2442 W – – –
CT 22 300 – 340 4.06 4398 W 2692 W – – –
CT 24 350 – 370 4.44 4792 W 2943 W 0,683 1,223 0,005



*Potencia producida por unidad de captador.

Orientación: Sur. Ángulo de inclinación: 30º. Latitud: 46,8º. Tª ambiente media: 3,2ºC. Irradiación anual sobre el plano del colector: 1630 kWh/m2.  tm – ta = 75ºC.

Orientación: Sur. Ángulo de inclinación: 45º. Latitud: 69,6º. Tª ambiente media: 7,5ºC. Irradiación anual sobre el plano del colector: 1166 kWh/m2.    tm – ta = 25ºC.

G*: irradiación solar global hemisférica.

η0: eficiencia óptica del captador a tm – ta / G* = 0.

a1: coeficiente de pérdidas térmicas a tm – ta = 0.

a2: coeficiente de pérdidas térmicas dependiente de la temperatura.

tm: temperatura media del fluido de transferencia de calor.

ta: temperatura del aire ambiente.

Accesorios incluidos

Consideraciones

Incluye todos los elementos para el correcto montaje. Montaje rápido. No incluye anticongelante (glicol).

Se recomienda limpiar la superficie de los tubos 1 o 2 veces al año para mejorar la eficiencia.

Se pueden conectar varios captadores en serie, se recomienda emplear tuberías flexibles para las uniones si hay más de 3 captadores conectados:

Accesorios opcionales:

*Posibilidad de monitorización remota en tiempo real.

Descargar Manual de Instalación

Para descargar el manual de instalación del producto en .pdf click aquí.

Para descargar el manual de instalación del conjunto en .pdf click aquí.

Descargar Ficha del Producto

Para descargar la ficha de producto en .pdf click aquí.
