Captador de Tubs amb Col·lector de Mirall Polit

763,07 2.097,90  IVA inclòs

Sistema de protecció al sobreescalfament patentada mitjançant una tecnologia de nuclis (màx. 85ºC, fins i tot sense consum). Amb col·lector de mirall polit, que facilita la captació de llum solar 360 º.

* Amb major rendiment respecte als equips convencionals.

* Millor eficiència i tranquil·litat

  • Estiu: prevenció de sobreescalfament
  • Hivern: major absorció de llum solar

* Garantia: 3 anys. Vida útil: 15-20 anys.

* Conformi UNE-EN12975: Sistemes solars tèrmics i els seus components. Amb certificat d’homologació del MITECO.

SKU: N/A Categories: , Etiquetes: ,

ÚS GENERAL

AMB TANC D’AIGUA PRESURITZAT DESCENTRALITZAT.

CONTROL INTEL·LIGENT I FUNCIONAMENT AUTOMÀTIC.

Es tracta d’un sistema compost per plaques solars de tubs, un tanc d’emmagatzematge d’aigua, un grup de recirculació, un controlador i les peces d’instal·lació respectives.
El disseny de la placa solar permet la seva instal·lació tant a cobertes planes com inclinades. A més, el tanc també pot ser col·locat a qualsevol lloc de l’edifici.

Principi de treball:
· Quan la temperatura de la placa solar arriba al valor establert, el controlador arrencarà la bomba de circulació automàticament.
· La bomba de circulació fa que el líquid conductor (glicol/aigua o líquid anticongelant) de calor circuli automàticament.
· El líquid conductor de calor transfereix calor a l’aigua mitjançant l’intercanviador de calor al tanc d’aigua.
· En cas que la temperatura de la placa solar no arribi al valor establert, la bomba de circulació s’apagarà automàticament.
· En cas que la temperatura del tanc d’aigua no arribi a la temperatura màxima establerta, aleshores s’encendrà el dispositiu de calefacció auxiliar (escalfador elèctric o caldera de gas).
· Funció anticongelant: tenint en compte que no hi ha aigua dins dels tubs quan funciona, en cas que la temperatura de la placa solar baixi per sota el valor establert, la bomba de circulació s’encén automàticament.
Si fem servir glicol/aigua, el glicol s’ha de canviar periòdicament per evitar que s’acidifiqui. El líquid anticongelant és aconsellable en zones fredes, ja que té un punt d’ebullició més gran.

Conjunts recomanats:

Capacitat del tanc Nº plaques solars Grup de recirculació Got d’expansió Àrea absorbent (m 2 ) Usuaris
150 L 1 de 10 I 8 L 1.80 1 – 3 persones
200 L 1 de 15 I 8 L 2.74 3 – 4 persones
300 L 2 de 10 I 8 L 3.60 4 – 6 persones
300 L 1 de 20 I 8 L 3.68 4 – 6 persones
500 L 3 de 15 II 12 L 8.22 6 – 8 persones
700 L 4 de 15 II 18 L 10.96 8-10 persones
1000 L 5 de 15 II 24 L 13.70 10 – 15 persones

PISCINES I JACUZZIS

Si voleu utilitzar la placa solar per a l’escalfament tèrmic de la vostra piscina o jacuzzi, recomanem l’ús del model de placa solar de tubs amb Col·lector de Mirall Polit, especialment el de 24 tubs de buit.

Amb aquestes plaques solars de tubs de buit i col·lector de mirall polit, podreu mantenir la temperatura de l’aigua de la piscina o jacuzzi entre 23ºC – 26ºC* des de finals del mes de març fins a principis del mes de novembre.

En els mesos d’hivern, beneficieu-vos d’un estalvi energètic, ja que aquests panells també funcionen en dies ennuvolats, i podreu introduir l’aigua preescalfada a la banyera d’hidromassatge.

En el cas de piscines exteriors, recomanem cobrir-la a les nits, per evitar la baixada de temperatura de l’aigua i aconseguir un major rendiment del sistema solar.

*Segons clima local.

Nombre de plaques recomanades segons mida de piscina o jacuzzi:

m2 de la piscina o jacuzzi Nombre de plaques de tubs de buit Capacitat (litres/dia/60ºC) Àrea efectiva del col·lector Potència de sortida
6-10 1 de 24 350 – 370 4.44 2943 W
18-21 2 de 24 700 – 740 8.88 5886 W
32-36 3 de 24 1050 – 1110 13.32 8829 W
>40 4 de 24 1400 – 1480 17.76 11772 W

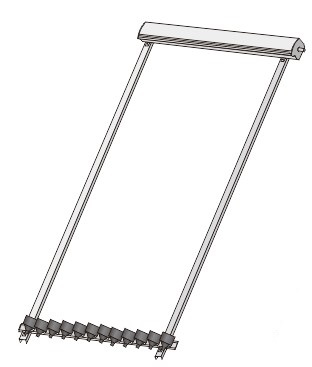

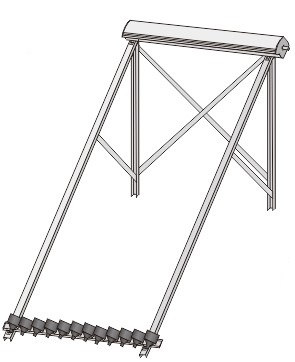

Dos modes d’instal·lació:

Pes N/A
Dimensions N/A

Especificacions Tècniques

· Mides dels tubs: ∅58 x 1800 mm

· Carcassa d’aliatge d’alumini.

· Pressió de treball: 6 bars.

· Màxima pressió testejada: 12 bars.

· Màxima temperatura de treball: 280ºC

· Tª diària d’aigua calenta: 45ºC – 90ºC

· Límit inicial sobreescalfament: 85ºC – 95ºC

· Límit màxim sobreescalfament: 95ºC – 105ºC

· Material tubs: vidre de borosilicat

· Material canonada calor: coure TU1

· Longitud canonada calor: 1790 mm

· Diàmetre canonada calor: condensador ∅14 mm; cos ∅ 8 mm

· Aïllament: llana de torre amb escuma de poliuretà

· Suport: acer galvanitzat

· Segellats amb silicona

· Canonada connexió: coure TP2 ∅ 35 mm



Nombre de tubs de buit Med.

A (mm)

Med.

B (mm)

Med.

C (mm)

Med. D (mm) Pes col·lector (kg) Pes tubs (kg) Pes total (kg)
8 910 1980 828 133 15 20 35
10 1130 1980 1048 133 15 25 40
12 1350 1980 1268 133 15 28 43
15 1680 1980 1598 133 22 37 59
18 2010 1980 1928 133 22 45 67
20 2230 1980 2148 133 23 50 73
22 2450 1980 2368 133 23 53 76
24 2670 1980 2588 133 28 56 84



Nombre de tubs de buit Capacitat (litres/

dia/60ºC)

Àrea efectiva del col·lector (m 2 ) Potència de sortida* Potència per superfície η0 a1 (W/m 2 ·K) a2 (W/m 2 ·K 2 )
8 110 – 130 1.42 939 w 521,67 W/m 2 0,668 1,496 0,005
10 140 – 170 1.80 1189 w 530,80 W/m 2
12 160 – 180 2.17 1440 w 539,33 W/m 2
15 200 – 220 2.74 1815 w 545,05 W/m 2
18 250 – 270 3.31 2191 w 550,50 W/m 2
20 280 – 300 3.68 2442 w 552,49 W/m 2
22 300 – 340 4.06 2692 w 555,05 W/m 2
24 350 – 370 4.44 2943 w 556,33 W/m 2 0,683 1,223 0,005



*Potència produïda per unitat de captador.

Orientació: Sud. Angle d’inclinació: 30 º. Latitud: 46,8º. Tª ambient mitjana: 3,2ºC. Irradiació anual sobre el pla del col·lector: 1630 kWh/m 2 . tm – ta = 75ºC.

Orientació: Sud. Angle d’inclinació: 45 º. Latitud: 69,6 º. Tª ambient mitjana: 7,5ºC. Irradiació anual sobre el pla del col·lector: 1166 kWh/m 2 . tm – ta = 25ºC.

G*: irradiació solar global hemisfèrica.

η0: eficiència òptica del captador a tm – ta/G* = 0.

a1: coeficient de pèrdues tèrmiques a tm – ta = 0.

a2: coeficient de pèrdues tèrmiques depenent de la temperatura.

tm: temperatura mitjana del fluid de transferència de calor.

ta: temperatura de l’aire ambient.

Consideracions

Inclou tots els elements per al muntatge correcte. Muntatge ràpid. No inclou anticongelant (glicol).

Es recomana netejar la superfície dels tubs 1 o 2 cops l’any per millorar-ne l’eficiència.

Es poden connectar diversos captadors en sèrie, es recomana emprar canonades flexibles per a les unions si hi ha més de 3 captadors connectats:

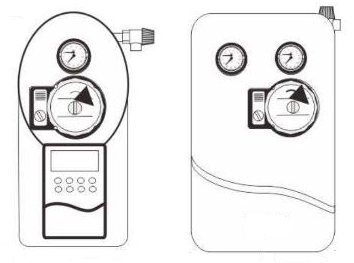

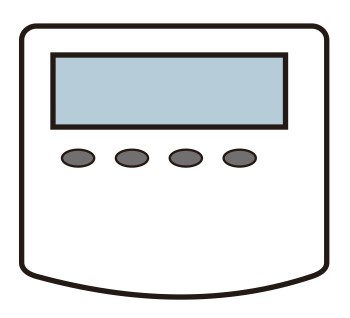

Accessoris inclosos:

Accessoris opcionals:

Descarregar Manual d'Instal·lació

Per descarregar el manual d’instal·lació del producte a .pdf clic aquí.

Per descarregar el manual d’instal·lació del conjunt a .pdf clic aquí.

Descarregar Fitxa del Producte

Per descarregar la fitxa de producte a .pdf clic aquí.
